解析各类型进气压力传感器



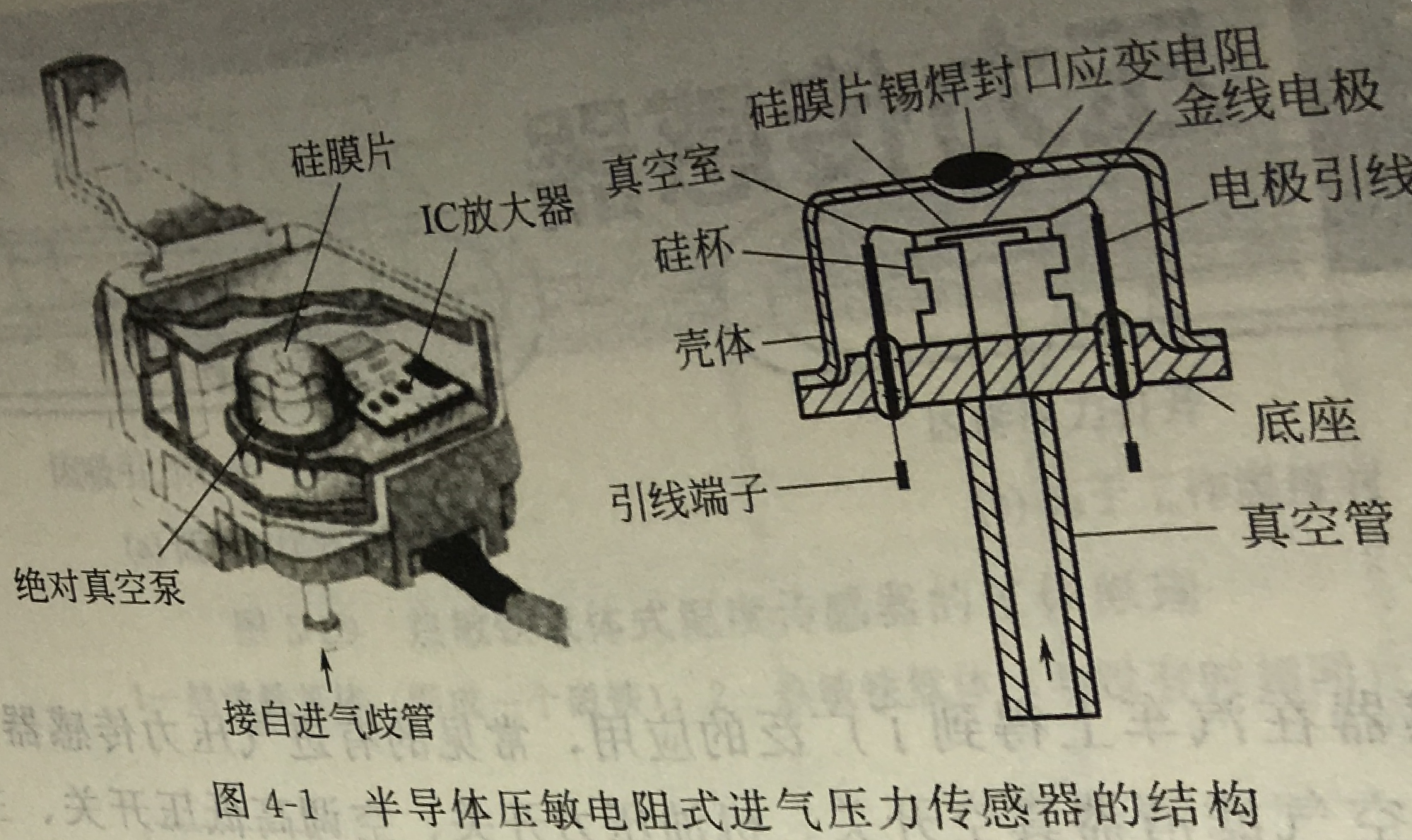

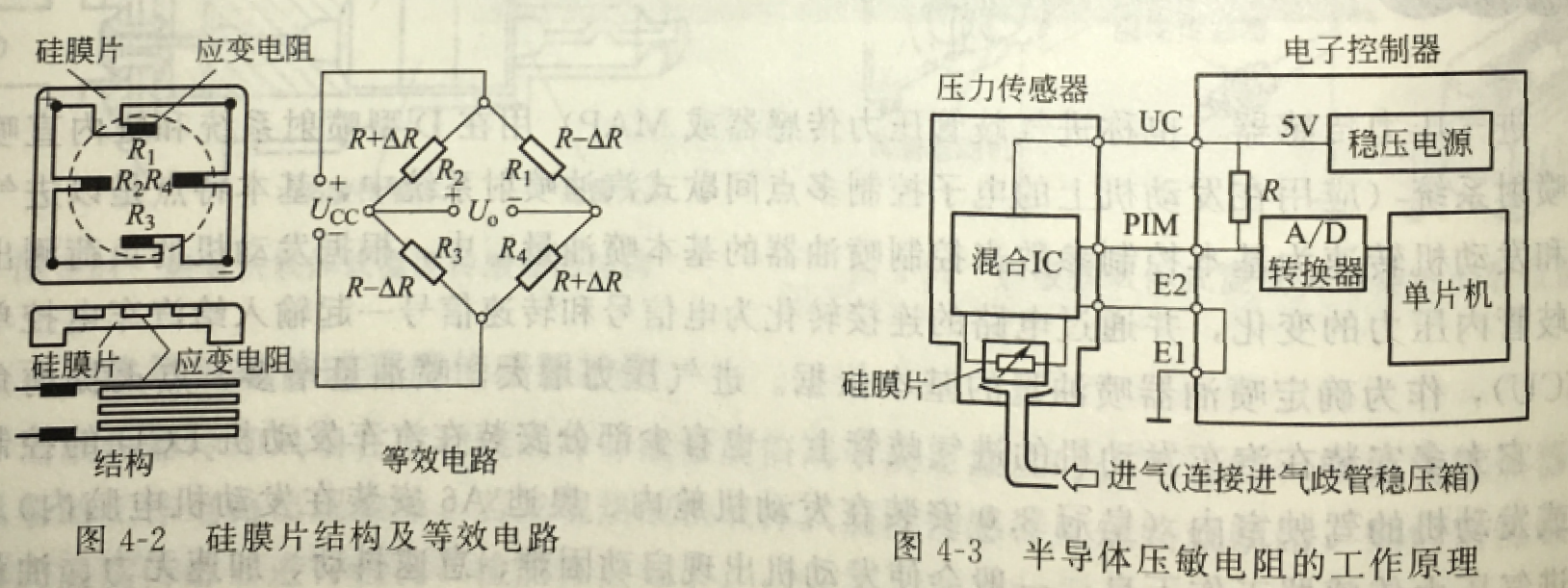

二、真空膜盒式进气压力传感器

1.工作原理与结构

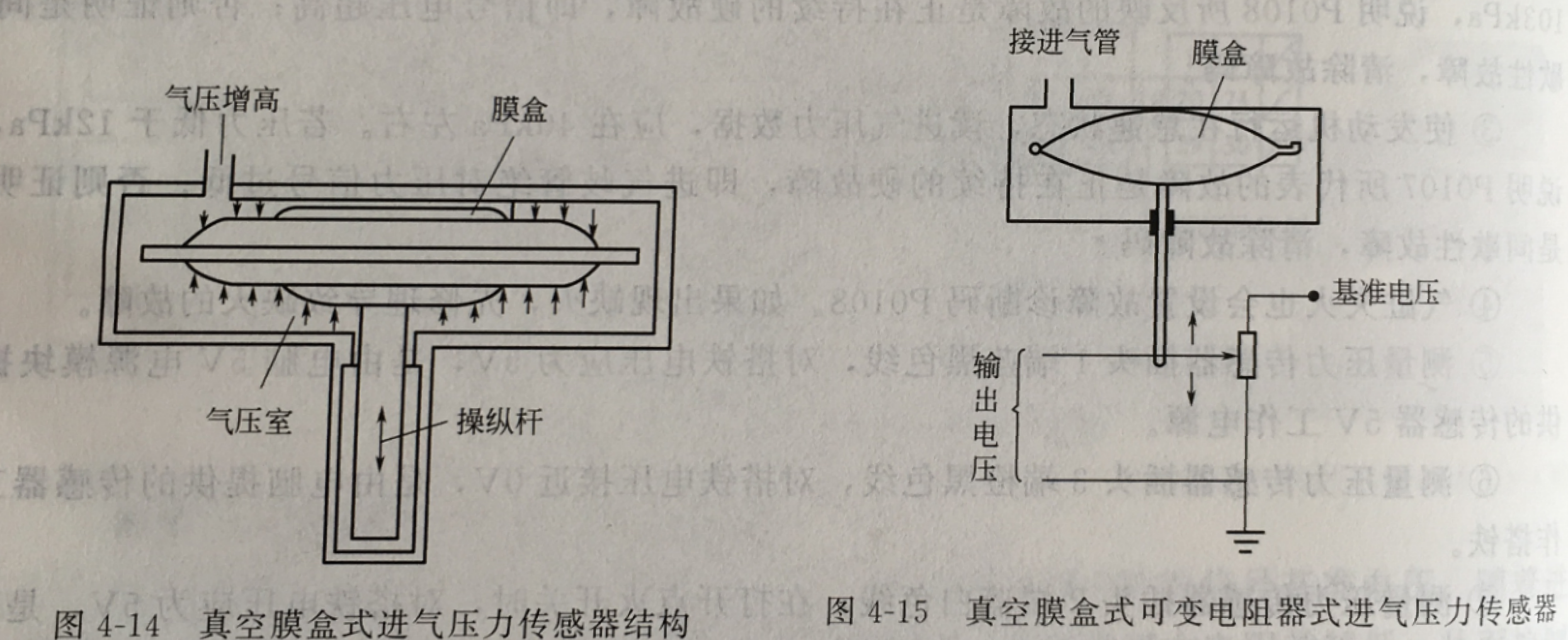

    真空膜盒式进气压力传感器也叫膜盒测压器，一般安装在D型喷射系统发动机的进气歧管上，、用来检测进气压力，并将检测到的压力信号转化为电信号输人给ECU,对喷油量的调节。其结构如图4-14所示。

    真空膜盒测压器的膜盒由薄金属片焊接而成，在其内部抽真空，外部为气压室，与发动.机进气歧管相连。当膜盒的外部受到来自进气歧管中变北的气体压力作用时膜盒易收缩或膨胀。当膜盒接受正压力，如大气压力时·膜盒会收缩;反之，受到真空负压时:膜盒会膨胀。膜盒的收缩或膨胀将使与之连在一起的操纵杆外伸或回缩(操纵杆的移动与所受的压力的变化成线性关系)，并可采用可变电阻器(电位计)或可变电感器或差动变压器将操纵杆的机械运动转化为电信号输送给ECU,实现对喷油量的控制。

    真空膜盒式可变电阻器式进气压力传感器的结构如图4-15所示。它利用操纵杆的使电位计滑动臂的滑动触点左右移动，从而改变可变电阻的输出电阻值，进而改变输出电压的大小。当进气压力较大时，膜盒收缩，操纵杆回缩，使电位计的滑动触点向上移动而增大了分压电压的大小，即增大了输出电压值，反之一则膜盒膨胀，输出电压减小。

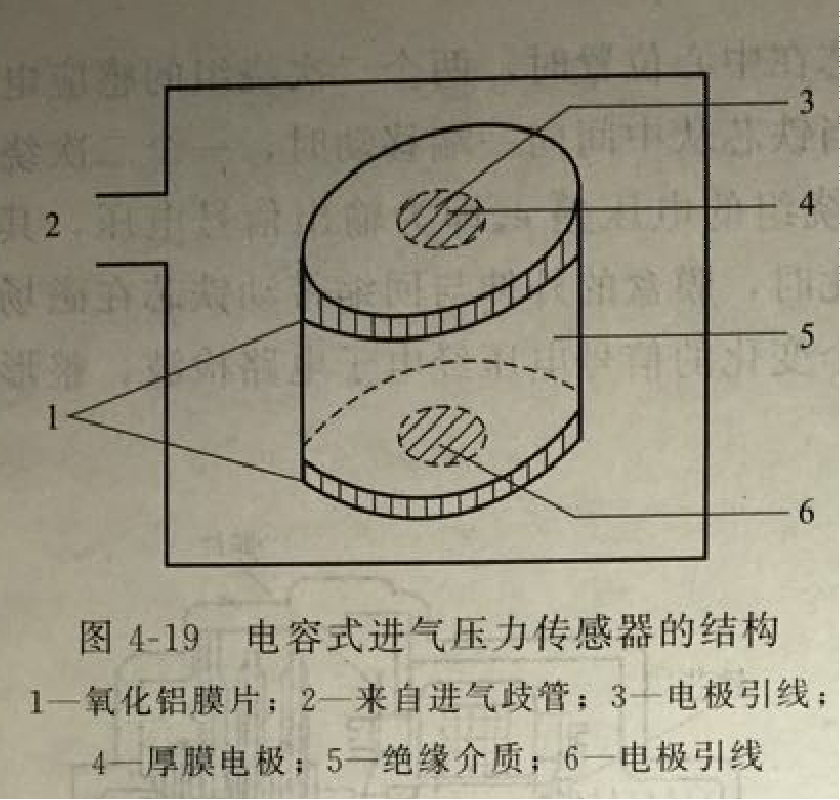

四、表面弹性波式进气压力传感器

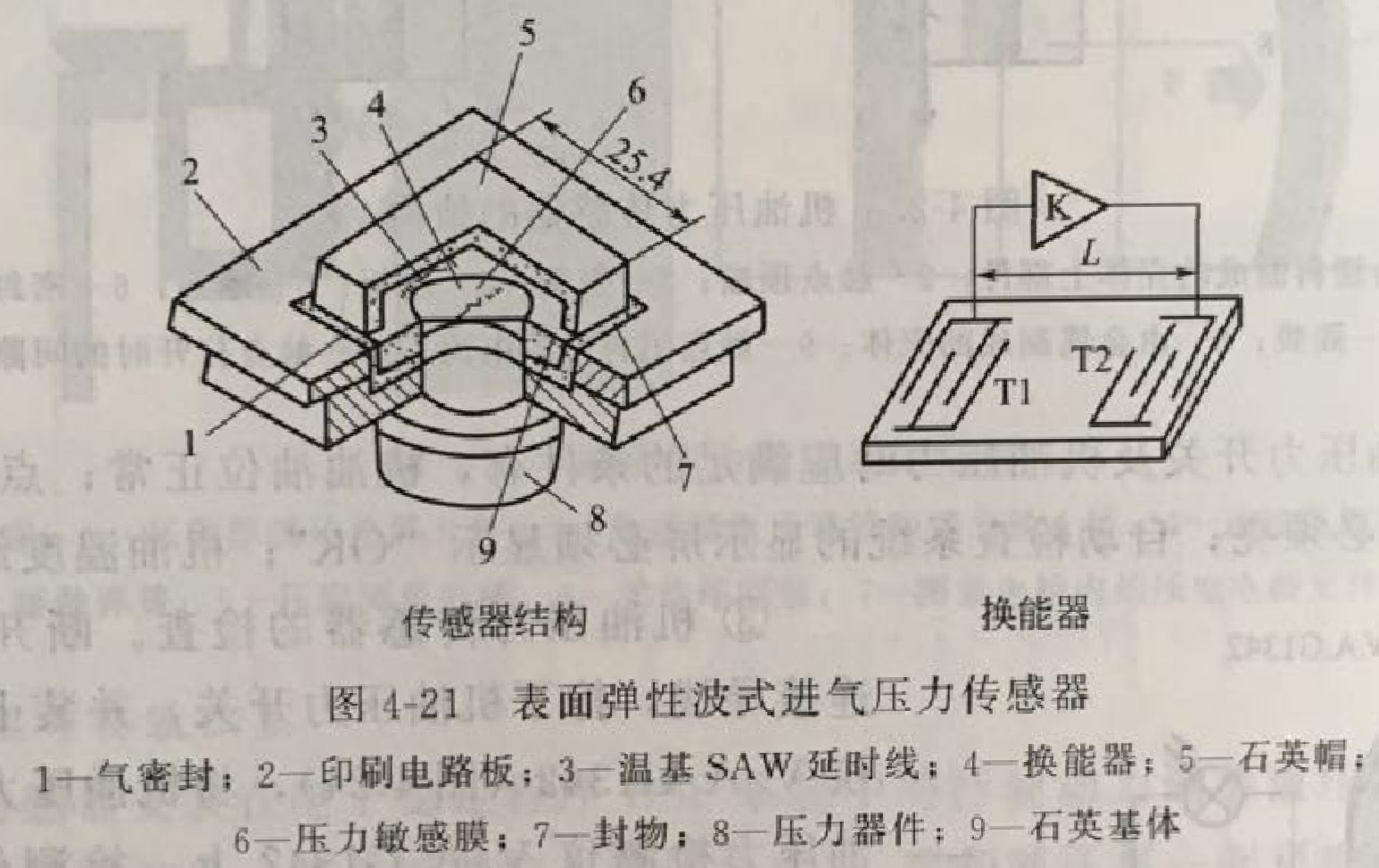

    表面弹性波式进气压力传感器是在一块压电基片上用超声波方法加工出一块薄膜敏感区，上面刻制换能器、(压敏SAW延时线)，换能器与电路组合成为振荡器，如图4-21所示。为了提高测量精度，减小补偿温度对荃片的影响·在薄膜敏感区边缘设置另一只性能相同的换能器(温基SAW延时线)。换能器是通过在抛光的压电基片上设置两个金属叉指构成的,若在输入换能叉指T1上加电信号，便由逆压电效应在基片表面激励起弹性表面波，传播到换能叉指T2转换成电信号，经放大后反馈到TI以便保持振荡状态。表面弹性波SAW在两个换能叉指之间的传播时间即是所获得的延迟时间，其大小取决于两换能叉指间的距离。由于导人的进气歧管压力作用于压电基片上，压力变化将在薄膜敏感区产生应变，使换能叉指间的距离发生变化，从而使表面弹性波传播的延迟时间相应变化。这样，根据与延迟时间成反比的振荡频率，即可输出压力信号。
